一、 炭素焙燒簡介

鋁電解用預焙陽極炭素焙燒爐， 是采用環式焙燒技術， 由若干個結構相同的爐室呈雙排

布置，按移動的火焰系統運轉，對壓型的炭素生制品進行焙燒的大型熱加工設備。我國的炭

素焙燒起步于 50~70 年代的蘇聯技術， 在 80~90 年代貴州鋁廠先后引進日本和法國的技術

后獲得了迅猛發展。我國的電解鋁產量已從 2001 年的 337 萬噸猛增到 2011 年的 1806

萬噸（約占總產量的 40%） ，預焙陽極出口量 2012 年已超過 130 萬。我國已成為

世界鋁用炭素制品和電解鋁的生產強國。

炭素焙燒是鋁電解工業的重要工序， 炭素陽極的質量好壞將直接影響到鋁電解生產的

效率和能耗。三十多年來，我國的炭素焙燒企業不斷改進生產設備和生產控制系統，不斷優

化炭素焙燒工藝和加強焙燒過程控制， 促進了產品質量和生產效率的不斷提高。 一般情況下，

一個焙燒周期為 240~280h，炭素陽極的終焙燒溫度為 1050~1200℃。炭素焙燒過程的溫

度安排見下表：

高溫火道熱電偶廠家SH-300BG控制情況表

階段 溫度范圍（℃） 升溫或保溫時間 （h） 升降溫速度（℃/h）

預熱軟化 150~350 20 10.0

揮發分逸出焦化 350~850 70 7.17

高溫?zé)Y(jié)升溫 850~1180 40 8.25

高溫?zé)Y(jié)保溫 1180 50 0

冷卻降溫階段 1180~250 ~100

溫度的測量和控制是炭素焙燒過程中zui重要的技術內容， 測量溫度的準確性、 控制溫度

的穩定性、炭素陽極溫度的均勻性、升溫速率、溫度梯度以及焙燒zui高溫度等因素對炭素陽

極質量都有很大影響。所以，采用優質的具有良好性價比的熱電偶測量溫度，對炭素焙燒企

業非常重要。

二、 炭素焙燒對熱電偶的基本要求

1、使用溫度高： 要求熱電偶能適應 1200℃的高溫環境， 高可能超過 1300℃

（因?yàn)闇y(cè)量端不一定處于料箱內高溫度點） 。 這已是廉金屬熱電偶以及高溫合金保護管、

常用高溫絕緣材料的極限工作溫度。

2、強腐蝕環境：炭素焙燒過程使用重油、水煤氣、天然氣等作加熱燃料，在焙燒的炭

素陽極中還有大量的揮發分（石油瀝青、焦炭雜質等）逸出助燃，碳、硫氣氛高溫腐蝕非常

嚴重，并伴有高溫?zé)煔鉀_刷。這已超出了一般高溫合金套管的承受能力。

3、頻繁升降溫：由于環式焙燒爐的工作特點，熱電偶在使用過程中需要反復取出和插

入，頻繁升降溫，有時還有碰撞，熱電偶及套管表面的氧化物保護層易脫落，加速了熱電偶

的損壞。

4、使用壽命長：由于惡劣的使用環境，導致熱電偶的使用壽命普遍較短，一般只有

1~6 個月。但是，由于熱電偶的使用量較大，價格較高，所以延長熱電偶的使用壽命，提高

熱電偶的性價比對炭素焙燒企業具有非常重要的意義。

三、 炭素焙燒爐用熱電偶

我公司積 20 年的熱電偶專業設計和生產經驗， 在復合鎧裝熱電偶和復合金屬套管兩項

產品的基礎上， 對炭素焙燒爐用熱電偶的實效過程和使用性價比進行了系統的研究， 開

發出適用于各種加熱燃料、 各種管理要求和價值要求的炭素焙燒爐用系列熱電偶， 質量穩

定、性價比高。現已有近 40 家炭素焙燒企業和工程設計單位采用我公司產品，得到了市場

的普遍贊譽。

炭素焙燒爐用熱電偶具有以下特點：

1、熱電偶保護套管采用特種高溫合金整體鉆孔而成， 是目前耐高溫碳硫腐蝕性能

的金屬材料，密封性好，高溫強度好。

2、熱電偶采用復合鎧裝結構，這是目前廉金屬熱電偶高溫使用性能的結構類型，

能夠充分發揮出熱電偶芯與保護套管的綜合使用性能。

3、熱電偶使用性價比為行業高水平，火道熱電偶使用壽命為 3~9 個月，料箱陽極熱

電偶使用壽命為 6~12 個月。

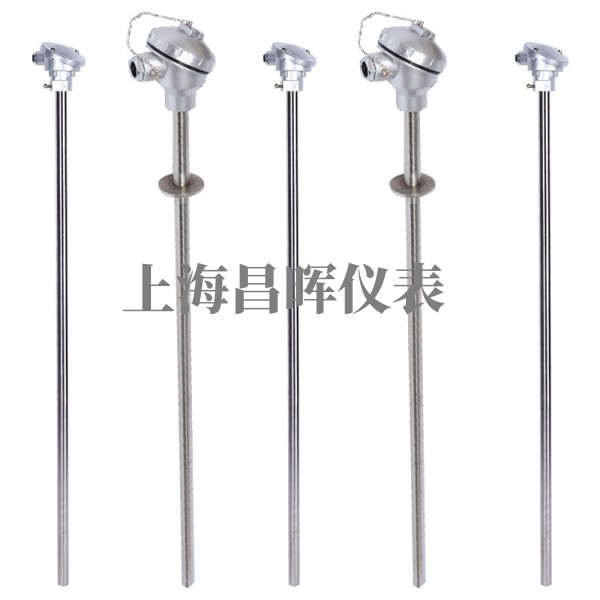

火道熱電偶、鎢錸熱電偶、高溫?zé)犭娕肌⑸虾犭娕际菓?yīng)用在碳素行業陽極焙燒上，外保護管采用進口高溫合金管，具有抗高溫腐蝕性能、抗氧化性能、急冷急熱性能、耐高溫耐磨、使用溫度1150℃-1300℃，短期zui高可以達到1350℃，穩定性好，精度等級為I級，溫度誤差千分之二。正確使用六個月以上，價格適宜，是理想的產品。深受廣大電解鋁和碳素行業的好評，得到了充分的肯定和廣泛應用。

火道熱電偶主要技術參數

火道熱電偶與普通鎧裝熱電偶和普通裝配式熱電偶之區別表

火道熱電偶與通裝配式熱電偶的穩定性表(單位：℃)

注：
      1、所有試驗熱電偶均為陽極焙燒自動控制系統上生產正常使用熱電偶。
      2、進口熱電偶為帶金屬外保護管Φ3.2mm偶絲、普通裝配式熱電偶。
      3、國產裝配式熱電偶與進口熱電偶的結構相似。
      4、國內某研究所熱電偶為Φ2.5mm偶絲、熱套式、裝配熱電偶。
      5、所有試驗熱電偶均為直接從使用現場取下的“完好”熱電偶。
      6、所有試驗熱電偶在開始使用之前均符合N分度II級允差標準。
      7、火道熱電偶的實際使用溫度=PLC面板顯示溫度-熱電偶的誤差溫度。

產品技術說明
      火道熱電偶具有優異的穩定性、可靠性和較長的使用壽命，是現階段較理想的燃?xì)怅?yáng)極焙燒爐燃燒自動控制系統用熱電偶。在具體使用過程中應注意如下事項：
      1、本熱電偶屬N分度、II級允差精度測溫產品。
      2、0-1300℃范圍內長期使用、極限使用溫度：1340℃。
      3、熱電偶總長：1200mm、插入深度：1150mm。外徑：Φ16mm以上。
      4、在運輸、安裝、撤卸過程中要小心輕放，不得人為重力摔碰、強行校直等。
      5、在校驗時，標準熱電偶的熱端相對退后20mm。
      6、熱電偶屬于溫度計量產品，有精度等級要求。特別是在工藝溫度使用段的范圍內必須達到測溫精度才能使用。
      7、熱電偶在實際使用一段時間后會發生精度變化，建議2-3個月抽檢一次，達不到精度應更換。
      8、建議不要超過1300℃使用，如果因?yàn)樽詣?dòng)控制失靈而造成短期溫度超溫到1340℃，則整支熱電偶即使沒有熔化斷開也必須更換。
      9、本熱電偶在快到使用壽命時，會出現信號斷開、信號大幅波動或顯示溫度特別偏低等問題，此時應整體更換熱電偶。
      10、由于火焰溫度自動控制的燃燒系統，并不是顯示屏上的溫度相差無幾，就認為熱電偶沒問題。如果不對熱電偶進行定期抽檢，可能火道的實際溫度比顯示的溫度高/低幾十度。
      11、本熱電偶即可用于火道測溫，也可用于料箱碳?jí)K測溫。用于料箱碳?jí)K測溫時，型號：PR-TQW -1550-6KNG，長度：1150-1550m之間任選。
      12、可以在1280-1320℃陰極焙燒爐上使用。
