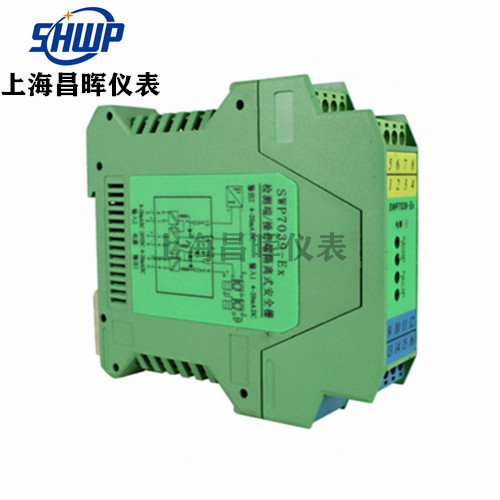

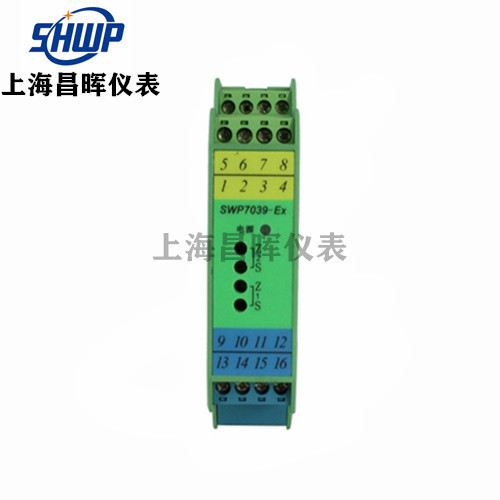

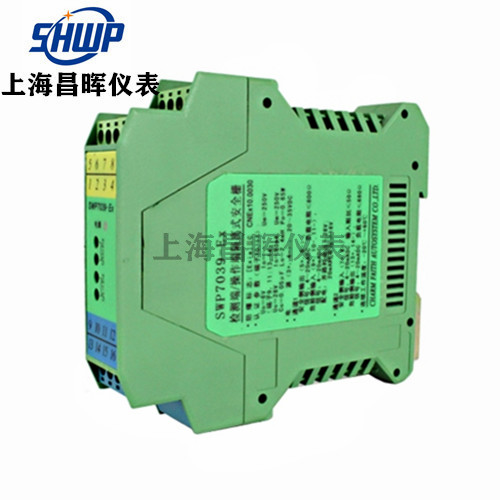

SWP7039-EX檢測操作隔離式安全柵
所屬分類： 安全柵隔離器
瀏覽次數：
專業工程師
一對一服務
產品描述 Product Description
SWP7039-Ex隔離式安全柵
規格參數 | 說 明 |
通道數 | 2 |
防爆標記 | [Exia]ⅡC |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
供電電壓 | 20～35VDC |
功耗 | ≤3.1W（24V供電，20mA輸出時） |
危險區信號 | 通道1 輸入信號：4～20mADC 配電： 電流為20mA時，配電電壓≥16V 配電回路開路時，配電電壓≤26V 正常工作電流≤25mA 通道2 輸出電流：4～20mADC 負載電阻：0～680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ |
安全區信號 | 通道1 輸出電流：4～20mADC 負載電阻：0～680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ 通道2
輸入信號：4～20mADC |
電源保護 | 電源反向保護 |
輸出精度 | 0.2%F.S |
溫度漂移 | 0.01%F.S/℃ |
儀表結構 | 尼龍塑殼結構 |
重量 | 約150g |
適用現場設備 | 通道1：二線制、三線制變送器、電流源信號 通道2：二線制閥門定位器、電氣轉換器等 |
技術選型 Technology Selection
型號規格 | 附加碼 | 說 明 |
SWP7039-Ex | /□ | /□ | 一路檢測端，一路操作端 |
通道1輸出類型 | /I |
| 通道1：4～20mA輸出(安全區) |
/V |
| 通道1：1～5 V 輸出(安全區) |
通道2輸出類型 | /I | 通道2：4～20mA輸出(危險區) |
/V | 通道2：1～5 V 輸出(危險區) |
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
